Đồng hồ đo lưu lượng chất lỏng Exd ss304
Lưu lượng kế xoáy được thiết kế để đo lưu lượng / khối lượng của chất lỏng, khí và hơi nước dựa trên nguyên lý xoáy Karman. Áp dụng thuật toán vi sai tiên tiến cùng với đo lường cách ly, che chắn và lọc sóng, máy đo lưu lượng dòng xoáy có ưu điểm là miễn nhiễm với độ rung và tiếng ồn. Trong khi đó, các khoản nợ của máy đo lưu lượng dòng xoáy LUGB được đảm bảo tốt bởi công nghệ đóng gói cảm biến độc đáo. Khi nhận được, kiểm tra đồng hồ của bạn cho thiệt hại rõ ràng. Vortex là một dụng cụ đo chính xác và cần được xử lý cẩn thận. Tháo phích cắm và nắp bảo vệ để kiểm tra kỹ lưỡng. Nếu bất kỳ mục nào bị hư hỏng hoặc mất tích, liên hệ với chúng tôi. Hãy chắc chắn rằng mô hình dòng Vortex đáp ứng nhu cầu cụ thể của bạn.
mặt bích loại kẹp mặt bích
Thông số sản phẩm
(1) Phương tiện đo | Chất lỏng, khí, hơi nước |
(2) Vận tốc trung bình | Chất lỏng: 0,5 ~ 7, khí: 4 ~ 40, hơi nước: 7 ~ 70m / s |
(3) Độ chính xác | Chất lỏng: 1.0, gas: 1.5, loại chèn: 2.5 |
(4) Kích thước danh nghĩa | DN15 ~ DN300 (Loại ống, Loại kẹp) DN150 ~ DN2000 (loại chèn) |
(5) Nhiệt độ trung bình | -40oC ~ 80oC, Nhiệt độ trung bình: -40oC ~ 250oC, Nhiệt độ cao: -40oC ~ 350oC |
(6) Áp suất danh nghĩa | 1.0 ~ 6.3Mpa (> 6.3 Tùy chỉnh) |
| (7) Phương pháp cài đặt | Mặt bích, kẹp, chèn |
| (8) Đầu ra tín hiệu | Xung + 4-20mADC, RS485, HART |
(9) Cấp điện | 12V, 24VDC (Ngõ ra ba dòng) 24VDC (Hai dây nguồn) Pin lithium 7.5AH 3.6V, tuổi thọ 2 năm (trên màn hình tại chỗ) |
(8) Giao diện điện | M20x1.5,1.2''NPT |
(9) Vật liệu cơ thể | 304.316L (Có thể tùy chỉnh) |
(10) Vật liệu đầu | Vỏ nhôm đúc, Vỏ thép không gỉ ( Có thể tùy chỉnh ) |
| (11) Nhiệt độ môi trường xung quanh: -20 ~ 60oC, độ ẩm tương đối: 5% ~ 90% | |
(12) Cấp bảo vệ IP65
| |
(13) Lớp chống cháy nổ EX II BT4Gb, EXI II aBT4Ga
Phạm vi tỷ lệ lưu lượng đo
Lưu ý: phạm vi dòng a dưới đây chỉ là tham chiếu kẻ thù. Tham khảo ý kiến chúng tôi nếu bạn có yêu cầu đặc biệt.
Tham khảo bảng tên hoặc chứng chỉ cho dòng chảy thực tế
đường kính (mm) | chất lỏng lưu lượng (m3 / h) | không khí (trạng thái tiêu chuẩn) lưu lượng (Nm3 / h) |
| 15 | 0,6 ~ 6,0 | 6 ~ 40 |
| 20 | 1,0 ~ 8,0 | 8 ~ 50 |
| 25 | 1,3 ~ 13 | 10 ~ 80 |
| 32 | 1,5 ~ 15 | 14 ~ 120 |
| 40 | 3 ~ 30 | 25 ~ 250 |
| 50 | 4 ~ 40 | 30 ~ 300 |
| 65 | 6 ~ 60 | 50 ~ 500 |
| 80 | 13 ~ 130 | 80 ~ 800 |
| 100 | 20 ~ 200 | 20 ~ 1200 |
| 125 | 36 ~ 360 | 160 ~ 1600 |
| 150 | 50 ~ 500 | 250 ~ 2500 |
| 200 | 100 ~ 1000 | 400 ~ 4000 |
| 250 | 150 ~ 1500 | 600 ~ 6000 |
| 300 | 200 ~ 2000 | 1000 ~ 10000 |
Lưu ý khi cài đặt
Độ dài yêu cầu của Chạy thẳng
Các hướng dẫn được đề xuất được đưa ra để tăng cường độ chính xác và tối đa hóa hiệu suất. Khoảng cách đưa ra ở đây là yêu cầu tối thiểu; tăng gấp đôi chúng cho mong muốn chiều dài ống thẳng.
• Thượng nguồn: cho phép chiều dài ống thẳng tối thiểu ít nhất gấp 10 lần đường kính trong của ống.
Ví dụ, với ống 50mm, cần có 500mm ống thẳng ngay lập tức ngược dòng.
Chiều dài đường ống thẳng mong muốn là 500mm.
• Hạ lưu: cho phép chiều dài ống thẳng tối thiểu ít nhất 5 lần đường kính trong của ống. Ví dụ, với ống 50mm, cần có 250mm ống thẳng ngay lập tức ngược dòng. Đường ống thẳng ngược mong muốn là 500mm.
Ứng dụng sản phẩm

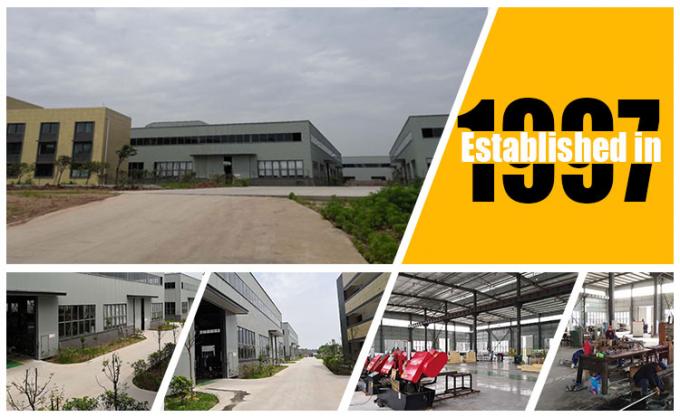

Công ty TNHH sản xuất dụng cụ Tứ Xuyên VACORDA là một doanh nghiệp sản xuất chuyên nghiệp chuyên thiết kế, sản xuất và tiếp thị các dụng cụ và bộ máy. Công ty chúng tôi đã được thành lập 21 năm kể từ năm 1997 để phát triển thành một nhóm các nhân vật chất lượng cao, đoàn kết, làm việc chăm chỉ và tìm kiếm sự thật. Nền tảng vững chắc đã được thiết lập.
Giao hàng trọn gói
